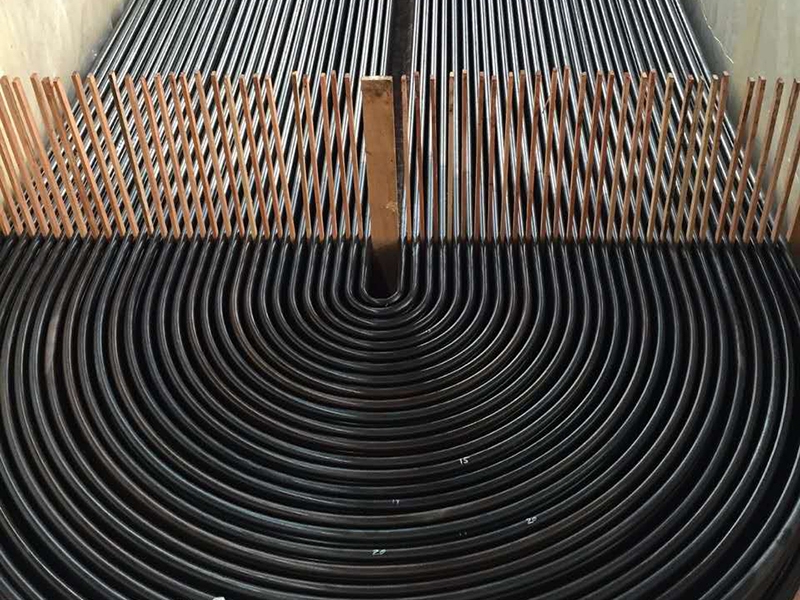

U形管式换热器，是管壳式换热器的一种，它由管板、壳体、管束等零部件组成。

在同样直径情况下，U形管换热器的换热面积大;它结构简单、紧凑、密封性能高，检修、清洗方便、在高温、高压下金属耗量小

造价低;

U形管换热器只有一块管板，热补偿性能好、承压能力较强，适用于高温、高压工况下操作U型管式换热器的主要结构包括管箱、筒体、封头、换热器无缝钢管、接管、折流板、防冲板和导流筒、防短路结构、支座及管壳程的其他附件等

1、普通换热器无缝钢管

用于传热的换热器无缝钢管通常采用较冷拔换热器无缝钢管和普通级冷拔换热器无缝钢管，前者适用于无相变的传热和易振动场合，后者适用于重沸、冷凝传热和无振动的一般场合。

换热器无缝钢管的形式多种多样，光滑管是传统的形式，因它具有制造容易、单位长度成本低等优点，在当前应用中为普遍。管子应能承受一定的温差与应力，当管程和壳程流体具有腐蚀性时，管子还应具备抗腐蚀能力。

换热器无缝钢管的长度推荐采用以下系列: 1.0m，1.5m，2.0m，2.5m，3.0m，4.5m，6.0m，7.5m，9.0m，12.0m。对于一定的换热面积

较长的换

热管是比较经济的，所以工程上的换热器大致是细长形的结构。但换热器无缝钢管过长，将不利于换热器的安装与维护。

管子的材料来源很广，有碳钢、不锈钢、铝、铜、黄钢及其合金、铜镍合金、镍、钦、石墨、玻璃等及其他特殊材料。换热器无缝钢管除采用单一材料制造外，为满足生产要求，也常采用复合管。[2]

2、高效换热器无缝钢管

为了同时扩大管内、外的有效传热面积或强化传热，大程度地提高管程的传热系数，将换热器无缝钢管的内外表面轧制成各种不同的表面形状，或在管内插入扰流元件，使管内、外流体同时产生湍流，提高换热器无缝钢管的性能，现已开发出多种高效换热器无缝钢管。根据换热器无缝钢管形状和强化传热机理，可划分为表面粗糙管、翅片管、自支撑管、内插件管等类型。

多数高效换热器无缝钢管在管内和管外同时都具有强化传热作用。根据不同工况，采用高效换热器无缝钢管与新型管束支撑物的不同组合，可达到比较理想的传热效果。
